防箱體墮落安全裝置： 工作人員下地坑操作 時，防止箱體墮落，確 保人身安全和設備安全

垃圾箱舉升后，安裝在機架上部 的安全鉤裝置能可靠、安全地將 垃圾箱鉤上、鎖緊，安全鉤裝置 液壓油缸開啟與鎖緊，自動化程 度高，實現各動作之間的互鎖， 確保整機運行安全性。

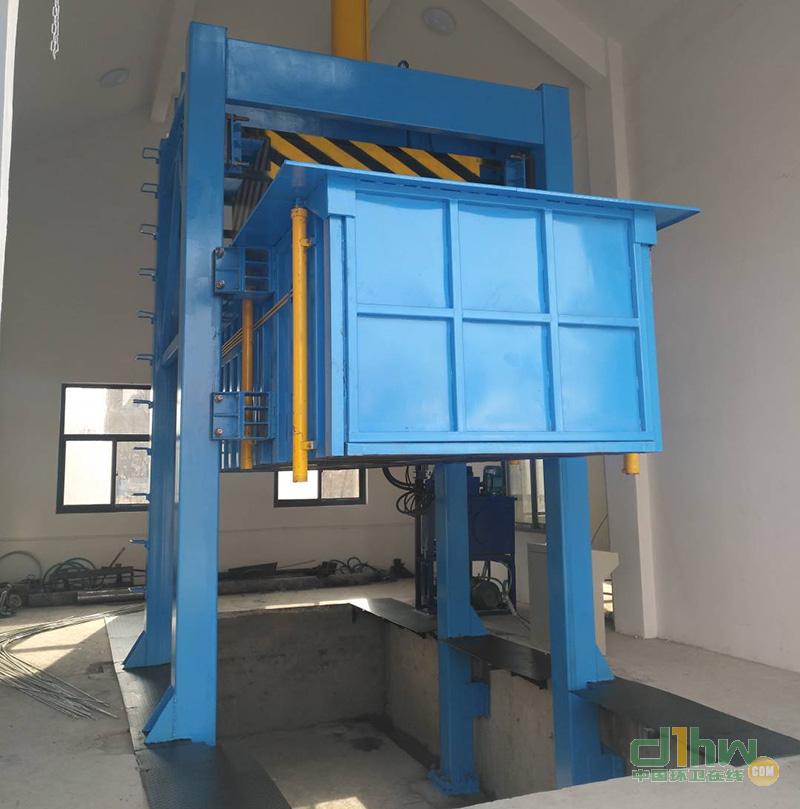

垂直壓縮式垃圾站主要由壓縮裝置（包括鋼框架、導向裝置、垃圾收集箱、壓臺及油缸等）、推出裝置（包括推架、車輪、軌道、油缸等）、液壓電氣控制系統（包括油箱、油泵、電機、各種液壓閥等）和垃圾存貯車組成。

● 壓縮裝置

三缸垂直壓縮式垃圾站壓縮裝置是垃圾壓縮站的主體部分，由鋼框架、導向裝置、壓臺及液壓油缸組成，通過壓縮油缸的上下運行而對垃圾進行壓縮、提升垃圾箱總成等工作，壓縮力為100噸。該裝置還具有超工作范圍報警功能，最大程度上對設備進行保護。掛箱裝置安裝在壓臺內，它是由掛箱油缸、轉盤、連桿滑銷等組成安裝在壓臺上。通過油缸帶動滑銷進退來控制壓臺掛上或脫開垃圾箱。

垃圾站鋼框架采用方鋼制造，為防止壓縮垃圾時壓頭偏擺（垃圾擺不平）而引起框架變形，特在柱內加有矩形和強梁。

垂直壓縮垃圾站設備主要由垃圾箱體、門柱框架、壓縮機構、噴藥除臭、電液控制系統等組成，主要用于城區內小區、居民點、廠礦、機關院校的生活垃圾以及固體廢棄物的收集、壓縮減容和封閉運轉。該產品在垃圾壓縮、垃圾塊寄存、垃圾塊裝車等方面具有獨特優點和創意，是目前國內垃圾壓縮設備的領先產品。

1. 采用了四柱棚架式壓縮機，結構簡單而穩固可靠；

2. 大箱集壓縮倉、存儲倉、橫推機構為一體，實現了地下壓縮，地下儲存，大箱整體提升裝車的功能。無二次污染，工作現場潔凈。四立柱直插坑底，實現了大箱全箱高大間距導向，使大箱升降導向可靠，運行平穩；

3. 兩塊垃圾壓塊一次便能推裝上車，運裝高效快捷；

4. 大箱提升高度（離地面1.58m）能適應各種運輸車輛；

5. 設有降塵、滅蠅、除臭、高壓噴霧裝置，改善工作環境，并配有高壓水槍，用于清潔衛生工作；

6. 設有垃圾污水導流排放系統；

7. 結構緊湊，占地面積少；

8. 采用電液電磁閥控制，操作方面，并能實現動作程序自鎖控制，可避免因操作失誤造成的事故發生；

9. 動作明了標示明顯，操作簡單易學，工人容易掌握；

10. 由于本設備壓榨力大，壓實密度大，可提高運效3倍以上，無二次污染。由于壓后含水量少，可明顯提高燃燒值，有利于垃圾燃燒發電的利用。

 垂直壓縮式垃圾站是一款針對大批量生活垃圾處理而開發的環衛專用設備，和水平壓縮式垃圾站相比，垂直壓縮式垃圾站需要建房屋，施工周期略長。其主要特點是垃圾壓實效果好，垃圾裝載率高，處理速度快等。 垂直壓縮式垃圾站主要由壓縮裝置（包括鋼框架、導向裝置、垃圾收集箱、壓臺及油缸等）、推出裝置（包括推架、車輪、軌道、油缸等）、液壓電氣控制系統（包括油箱、油泵、電機、各種液壓閥等）和垃圾存儲箱組成。

全封閉式垃圾箱

          垂直壓縮式垃圾站的垃圾箱體也是全封閉置于地坑中，地上部分不暴露任何垃圾，特別是在夏季，存入地下的垃圾因地下溫度較低，可延長垃圾的腐爛時間，減少蚊蠅滋生、鼠害對周圍環境產生的污染。垂直壓縮式垃圾站可選配自動噴霧除臭系統，可自動滅蚊蠅，最大限度的減少惡臭，改善管理人員的工作環境。

壓縮后的垃圾可成塊狀

         垂直壓縮式垃圾站垃圾壓縮方式采用垂直壓縮，壓縮力度大，壓實后垃圾可成塊狀，壓力可達120t以上，壓縮密度≥0.9t/m3，是散裝垃圾的3-5倍，大大提高垃圾運輸效率，節省運輸成本60%以上。壓縮后垃圾脫水干凈，沒有垃圾脫落和污水外溢現象，對周圍環境污染小。

兩種壓縮角度，滿足不同需求

          根據壓縮的角度，垂直壓縮式垃圾站又可分為單缸側壓式、三缸直壓式兩種。單缸側壓式壓縮密度略小一些，對房屋的要求也沒那么嚴格；三缸直壓式壓縮密度大，對房屋要求也高。可根據實際需求來選型。

• 設備主要項目

設備主要項目垃圾日處理能力最大壓縮力處理形式轉運方式適用垃圾收集方式壓縮機外形尺寸垃圾日處理能力最大壓縮力壓縮倉容積垃圾塊尺寸垃圾塊重工作壓力主要技術參數與規格80-120t/d60噸，80噸預壓式8噸密閉自卸式垃圾車人力車收集、小型機動車收集5730mm×3250mm×5800mm(工作高度6200mm)120t120t5.0m 3×21650mm×1900mm×1400mm2×4t=8t（一箱裝兩塊，共重8t）21Mpa

品牌：   玉桓

環保型號：   YCJ_80D

容積：   8噸

占地面積：   15平方米

品牌：   YUHUAN

型號：   YCJ_80

容積：   8噸

占地面積：   22平米
